- 干貨|一種快捷的坦克裝備方法
在動畫制作中，坦克是經常出現的一種車輛。在對坦克的裝配中，履帶始終是一個難題。很多同學不知如何入手?，F在我們通過結合使用AdvancedSkeleton和履帶插件，學習一種快捷的坦克裝配方法。
首先，打開一套坦克模型，可以看到里面有非常多的零件。
坦克模型

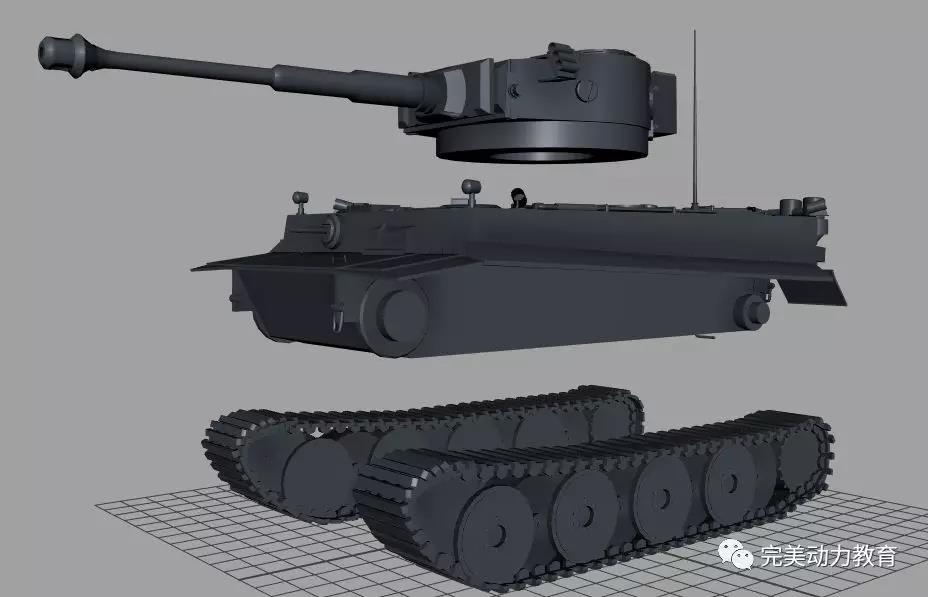

在這里，按照部位，把坦克分成“炮塔”、“車身”和“底盤”三大部分。首先整理模型，把相關的各部分零件通過“成組”命令合成一個整體。
整理好的坦克模型
整理好模型以后，我們來鋪設骨骼。這里我們直接使用Advan-cedSkeleton骨骼插件進行輔助。
插件圖標，這里使用的為5.17版

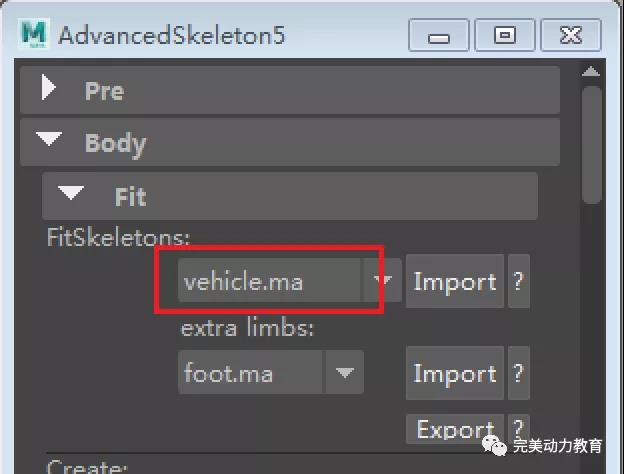

打開ADV主界面，導入vehicle骨骼模板。
導入骨架
成功后，開始進行骨骼的對位。
首先將前后車輪的骨骼“backWheel”、“ frontWheel”和前后驅動輪居中對齊。
對齊車輪

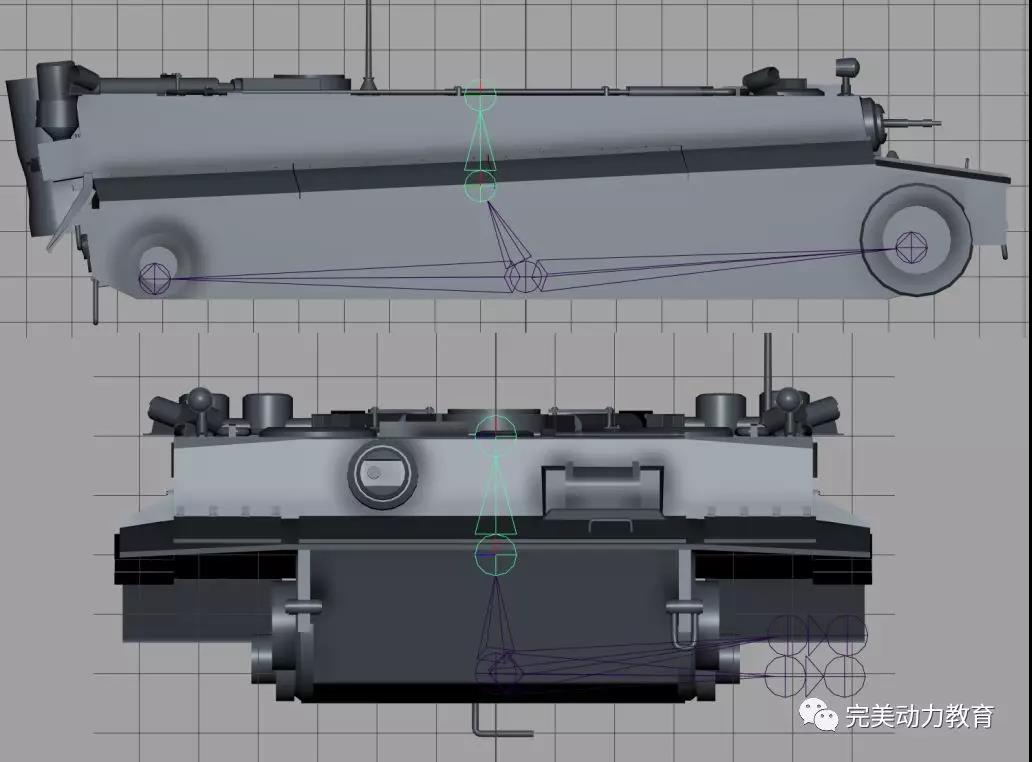

然后把車身骨骼“Body”和車體模型居中對齊。
對齊車體

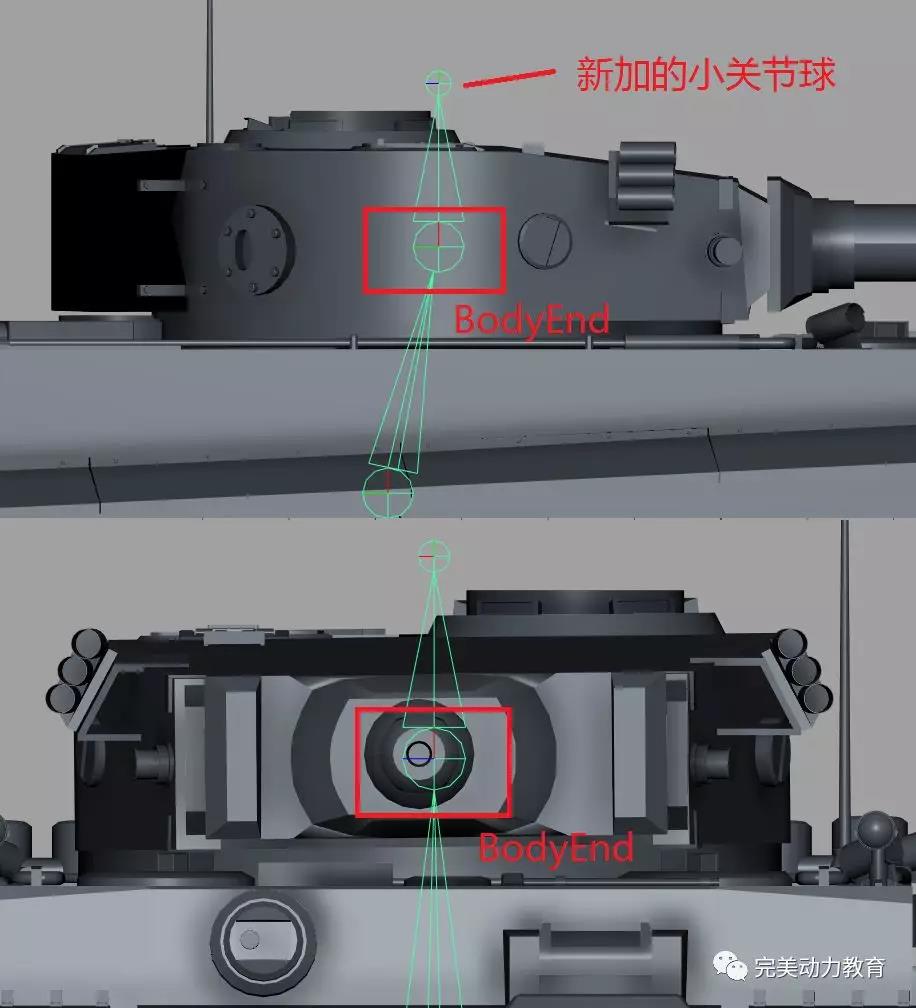

最后，把車身骨骼“BodyEnd”骨骼和炮塔的中心點居中對齊。再創(chuàng )建一個新的小關節球放在BodyEnd上方，做成它的子物體（即連接成一段新骨骼）
骨骼對位
完成對位以后，整套骨骼的鋪設就完成了，我們點擊ADV插件主面板的“Build AdvancedSkeleton”按鈕，進行解算；同時調整控制線圈的大小和方向（直接調整控制線圈的“點”），保證方便接下來的操作。
解算骨骼，調整控制線圈。
完成解算之后，就可以把各部分模型按位置裝配到骨骼上了。為了便于以后的操作，我們直接使用“父子關系”進行裝配。（建議直接在大綱中選擇對象，完成效果請參考Tank_Rig_Step03）

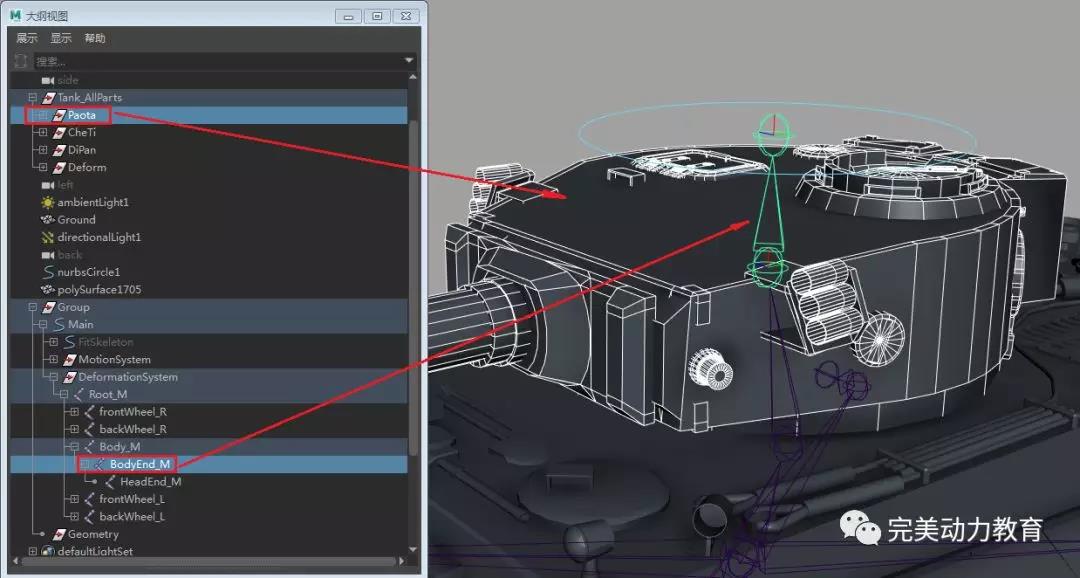

首先選擇炮塔的模型組“Paota”，加選ADV組里的BodyEnd_M，按p鍵，創(chuàng )建父子關系。
炮塔裝配。

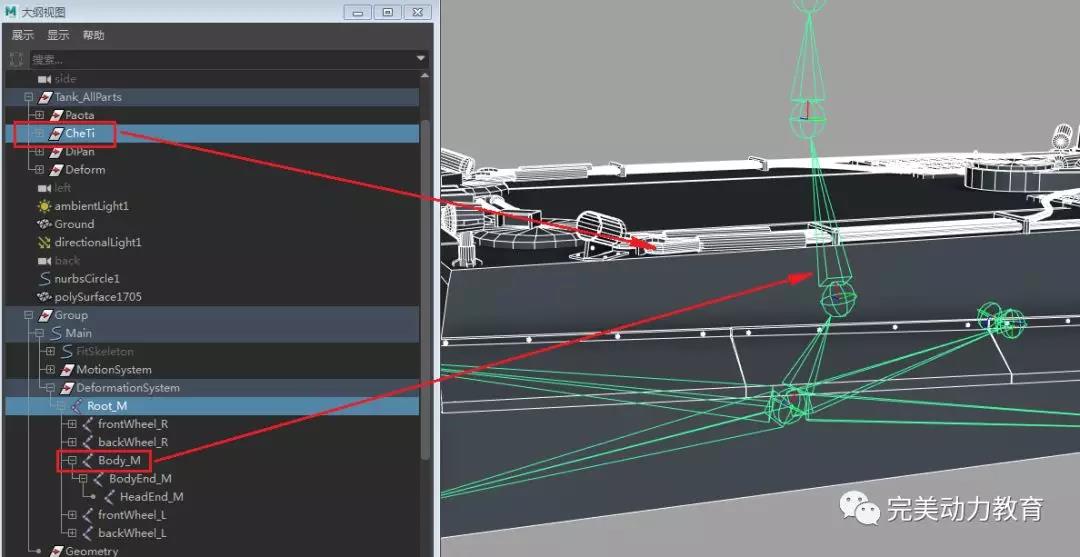

再選擇“CheTi”組，做成骨骼“Body_M”的子物體。
車身裝配。

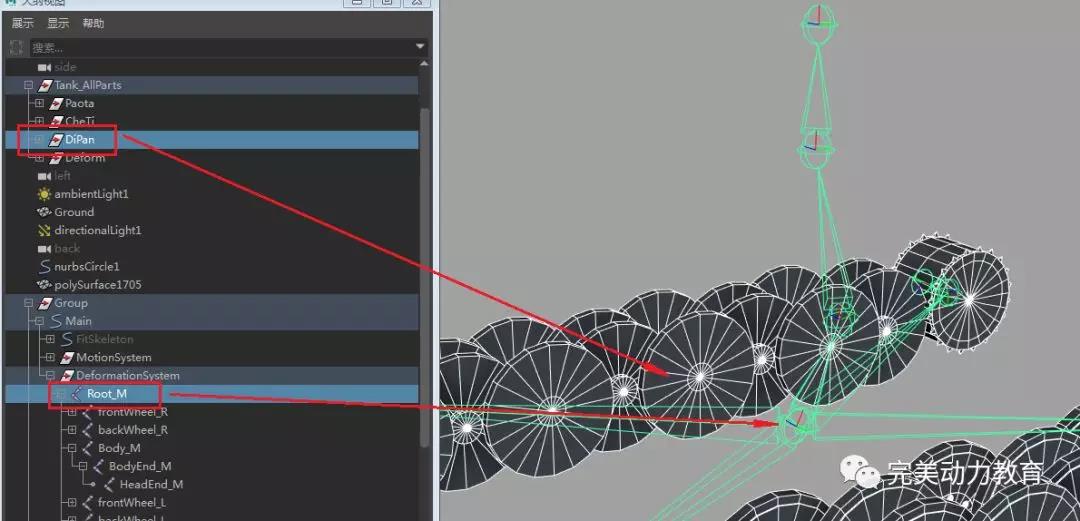

最后選擇“DiPan”組，做成骨骼“Root_M”的子物體。
底盤裝配。

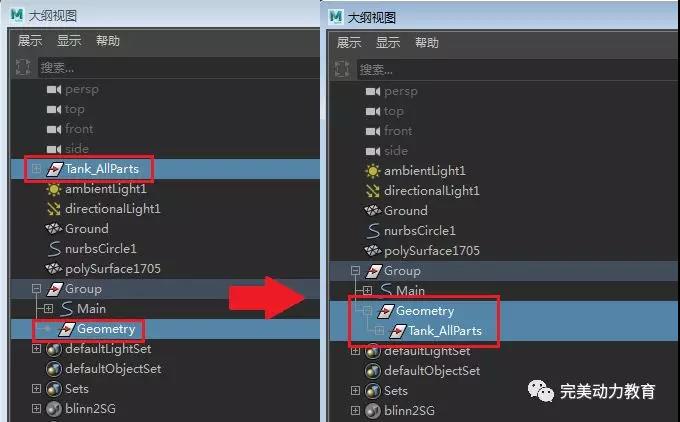

完成了這三部工作以后，原來的“Tank_AllParts”組基本就空了。為了層級清晰，把它做成ADV組里的“Geometry”組的子物體。
整理層級。
底盤最難的部分是履帶的裝配，為了簡化操作，我們使用履帶插件，同時底盤的其他部分也要能運動。
（完成效果請參考Tank_-Rig_Step05）
配套的履帶插件
A.創(chuàng )建履帶

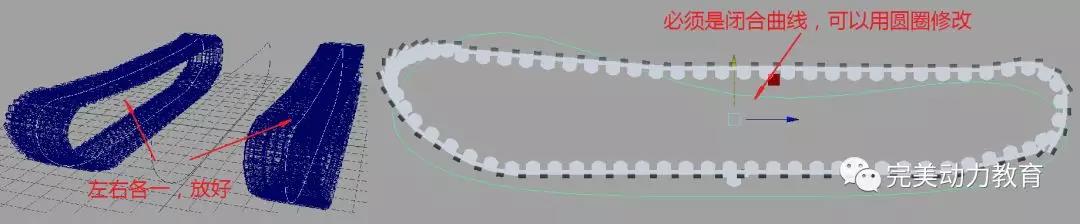

首先沿著履帶的形狀，畫一條“閉合曲線”。完成后，執行“居中樞軸”命令，讓曲線中心點居中。再復制出一條曲線，把這兩條曲線分別放在履帶的中心。
畫履帶的控制曲線

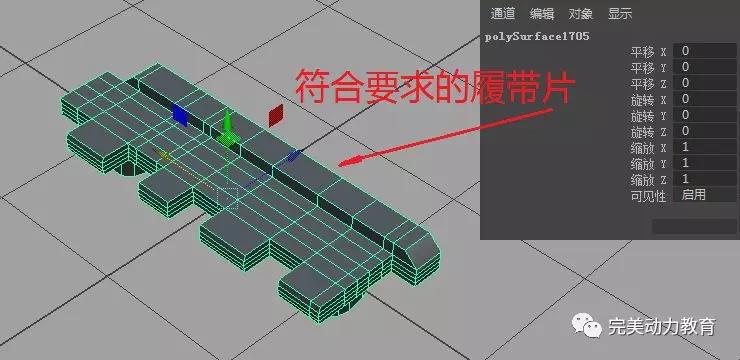

復制一個履帶片，按“shift+p”，把復制的履帶片從原來的組里單獨提取出來；接著把履帶片放在地面網格中心處，保證履帶片方向“橫平豎直”（各個方向上不能有明顯傾斜），最后執行“凍結變換”并清除歷史。
準備履帶板

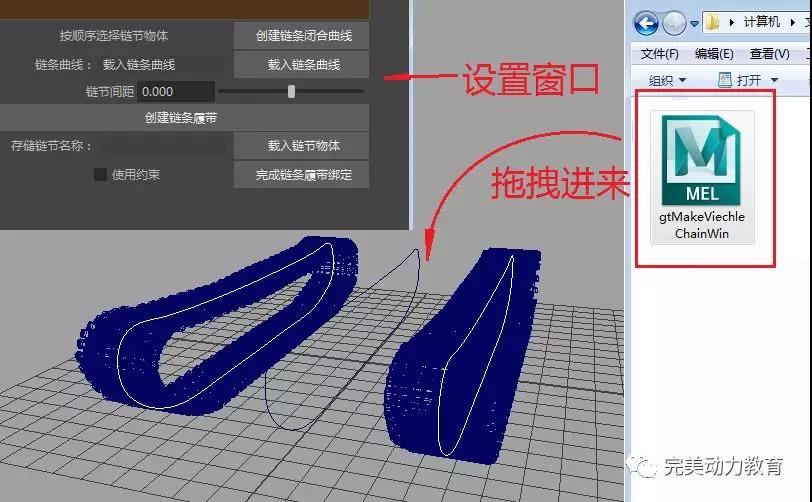

接著把履帶插件“gtMakeViechleChainWin”拖拽到視口里，這時會(huì )彈出設置窗口。
執行插件文件

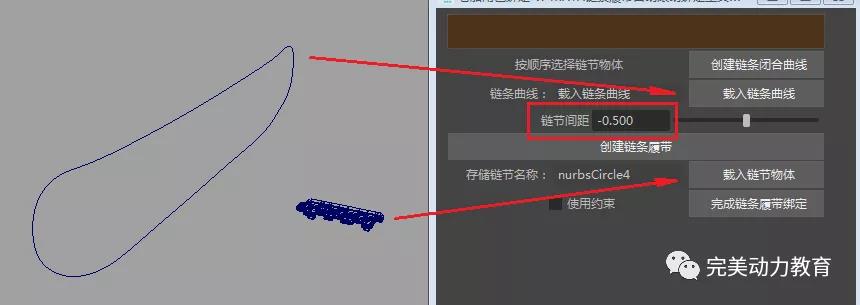

選中一條履帶的曲線，按“載入鏈條曲線”按鈕；在選中剛復制的履帶片，按“載入鏈節物體”按鈕；由于履帶片是彼此交錯的，“鏈節間距”輸入“-0.5”，最后按“創(chuàng )建鏈條履帶”按鈕，就可以看到一條完整的履帶被創(chuàng )建出來了。生成的履帶可以用對應的控制線進行移動旋轉，如果履帶的滾動方向和曲線前進方向不同，選擇曲線，執行“反轉方向” 即可。（參考圖44）
用同樣的方法，把另一側的履帶也創(chuàng )建出來。（參考圖45）
載入對象

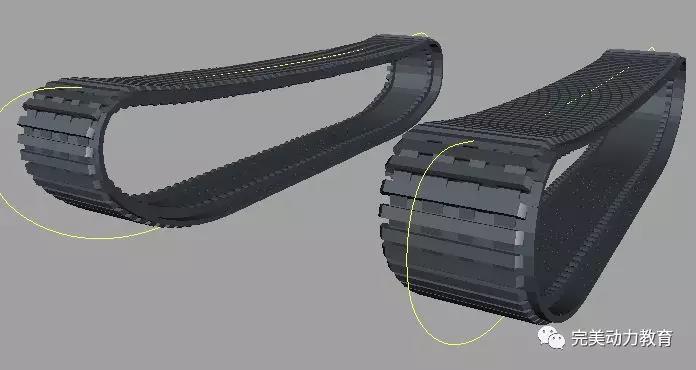

完成履帶的創(chuàng )建
B.車輪裝配
底盤部分除了履帶以外，還有驅動輪和承重輪等輪子。這里我們使用約束來裝配。

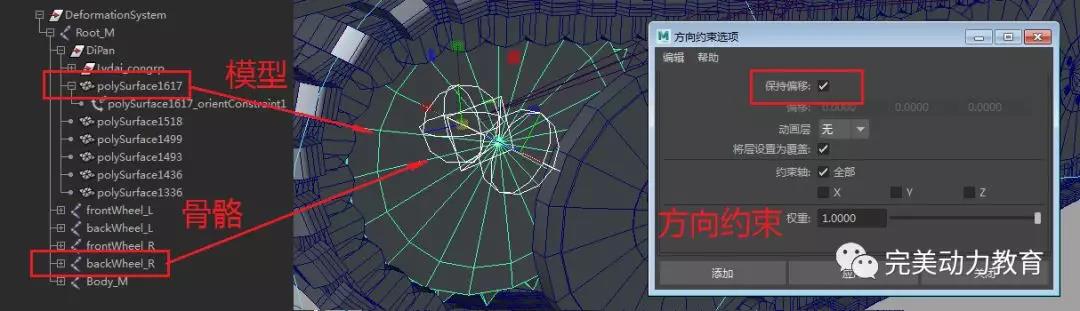

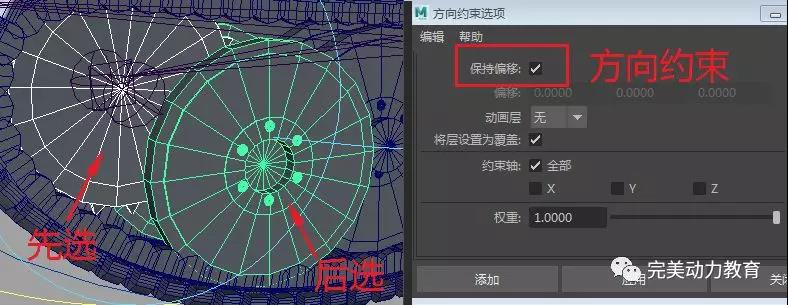

在大綱里選擇一根車輪骨骼（這里用的是“backwheel_R”），加選對應的驅動輪的模型，執行方向約束（勾選“保持偏移”）。
對車輪的約束
用同樣的方法，把四個驅動輪都加上約束。

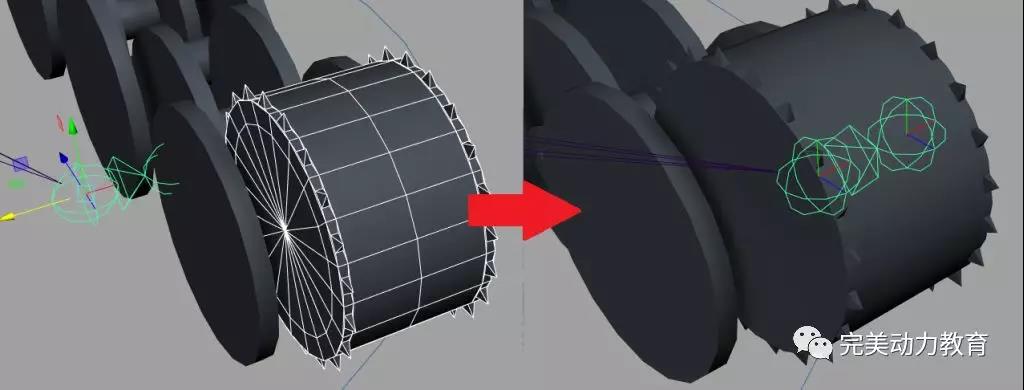

除了四角的驅動輪以外，還有很多的負重輪也要加約束。這里直接用同側做好約束的驅動輪帶動即可。先選一個驅動輪，再加選一個負重輪，做“方向約束”（勾選“保持偏移”）。
對剩余車輪的約束

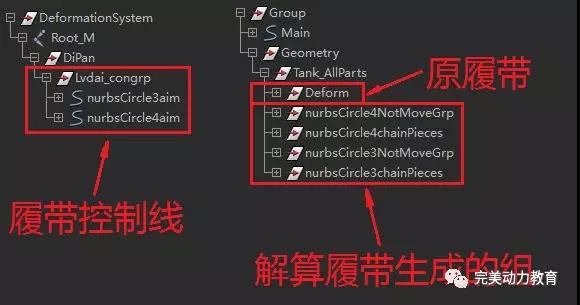

由于已經有了新的履帶，所以舊履帶可以直接刪除（或者隱藏）。選擇履帶的兩條控制曲線，打組，改名為“Lvdai_congrp”，放到“DiPan”組里。解算履帶時會(huì )生成四個節點，這個不能刪除，把它們放到“Tank_AllParts”組里。
對剩余車輪的約束
至此，我們就完成了一輛坦克的裝配。同樣的方法可以運用在任何輪式或履帶式車輛上。在學習的過程中還應當集思廣益，多多實踐，這樣才能融會(huì )貫通，取得更長足的進步。
